Conseils techniques et pratiques pour l’installation de TV et Ecran LED
[wpspoiler name= »Comment choisir un chariot mobile pour son écran LED ou écran Plat ? » style= »wpui-light »]- Vous désirez placer votre écran plat sur un chariot mobile, pour vous permettre de déplacer celui-ci d’une pièce à l’autre ou d’un local ou d’une salle de réunion à l’autre.

Il existe différentes solutions:

Vogels et Ergotron vous proposent des chariots mobiles pour un ou plusieurs écrans.
Le choix wwwra se faire selon la marque du fabricant de votre écran, la taille de votre écran ( dimension de la diagonale), le poids de votre écran, et la hauteur à laquelle vous désirez placer votre écran.
( nous pouvons vous aider à faire ce choix, veuillez nous contacter)

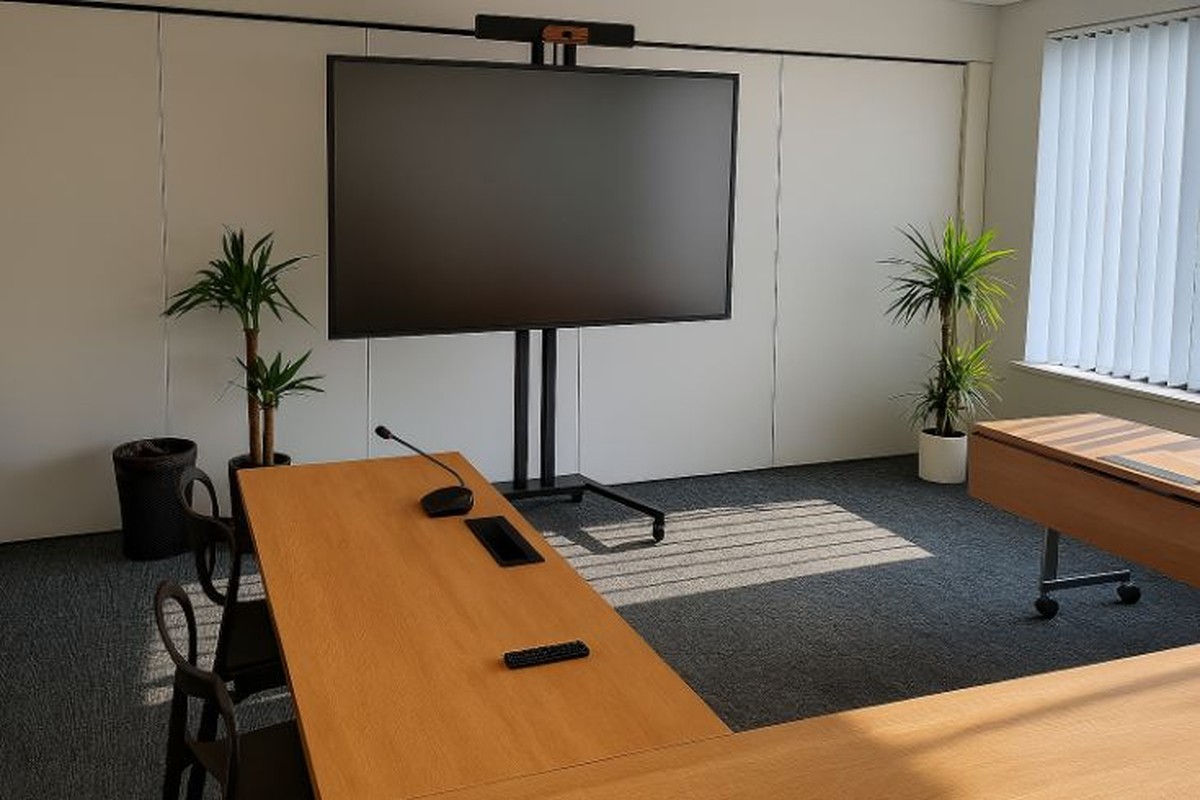

A titre informatif, la marque Vogel’s propose un chariot mobile avec un tube central pouvant avoir une hauteur de 150 cm à 200 cm. Ce tube central permet (en option) le placement d’une tablette pour un lecteur DVD ou multimédia.
(ce chariot mobile est disponible en couleurs gris métallisée ou noire).

Ce support vous permet aussi de fixer une caméra de vidéo-conférence sur sa partie supérieure.

Le montant central vous permet de cacher l’ensemble des fils de liaison de l’écran( VGA, DVI, HDMI et courant).Ceci diminue les risques de fausses manoeuvres.

Voici une vidéo qui vous présente ce type de solution:

[/wpspoiler]
Tailles d’un écran TV ou LED – tout comprendre

[wpspoiler name= »Quelle taille choisir pour un écran TV LED ou Plat ? » style= »wpui-light »] Vous désirez placer votre écran plat dans votre salon ou commerce, vous hésitez sur la taille à choisir ?

Comment s’y retrouver ou faire un choix ?:
Actuellement vous avez le choix entre différentes tailles d’écrans,
du 19 au 100 pouces….

Alors comment choisir ?
Nous conseillons que l’écran soit placé à 3 fois sa diagonale par rapport à son publique.

Exemple: vous placer dans votre salon un écran de 50 pouces
(soit 127 cm de diagonale), vous wwwriez donc vous placer pour regarder au mieux son image à 3 X 127 cm = +- 3.8 m de votre écran.

Plus prêt vous risquer d’avoir une moins bonne sensation de vision ou de voir un peu trouble sur certains détails, si le signal qui arrive à votre TV est de format analogique (non numérique – non HD – type ancien décodeur tv).

Si votre signal d’entrée est votre source de télédistribution type HD comme par exemple Belgacom TV ou un lecteur Blu-ray vous pouvez alors passer via un câble HDMI, la qualité en sera meilleure et vous pourrez alors vous placer légèrement plus prêt de votre écran.

Quelques dimensions utiles à connaitre :

Ecran de 19 pouces = une diagonale de 48.3 cm
Ecran de 26 pouces = une diagonale de 66 cm
Ecran de 32 pouces = une diagonale de 81.3 cm
Ecran de 40 pouces = une diagonale de 101.6 cm
Ecran de 42 pouces = une diagonale de 106.7 cm
Ecran de 46 pouces = une diagonale de 116.8 cm
Ecran de 50 pouces = une diagonale de 127 cm
Ecran de 55 pouces = une diagonale de 139.7 cm
Ecran de 60 pouces = une diagonale de 152.4 cm
Ecran de 65 pouces = une diagonale de 165.1 cm
Ecran de 80 pouces = une diagonale de 203.2 cm
[/wpspoiler]

Que veut signifie la norme VESA? »

[wpspoiler name= »Que veut signifie la norme VESA » style= »wpui-light »]

La dénomination VESA :

Il s’agit d’un interface de montage pour écran plat (ou en anglais « FDMI ).
Plus connue sous le nom ou la norme « VESA Mounting Interface Standard ( MIS) .
Ce standard a été créé par l’association des producteurs d’écrans vidéo et de TV.

Le premier modèle fut introduit en 1997.
Le nom de la première interface était « Flat Panel Monitor Physical Mounting Interface : FPMPMI .

Le format initial d’une attache VESA ( MIS-D) consiste en quatre vis formant un carré, avec une distance en horizontal et vertical entre chaque vis de 100 mm ( 10 cm).

Vous retrouvez très souvent ce type d’interface dans la fixation du pied d’un moniteur PC avec le moniteur lui-même.
De plus en plus d’écrans plats (TV , écran public display) sont également munis de ce type d’interface pour permettre une fixation murale ou pour être suspendus au plafond via une fixation comptatible VESA.

Une norme plus petite est aussi disponible pour les écrans plus petits :
75 mm X 75 mm( 7.5 cm X 7.5 cm).

Les vis les plus utilisées avec l’interface VESA sont au format M4,
elles ont typiquement une profondeur de 10 mm
(souvent livrées avec le support/ou la fixation compatible VESA, rarement avec l’écran lui même).

Ce type de vis (M4) est aussi disponible en option chez de nombreux grossistes.

Depuis le lancement de la norme VESA,
celle-ci a été complétée par plusieurs autres formats:

MIS-D 75 :
75 mm X 75 mm vis M4

MIS-D 100:
100 mm X 100 mm vis M4

MIS-E :
200 mm X 100 mm

MIS-F :
200 mm X 200 mm £
400 mm X 400 mm
600 mm X 200 mm
600 mmm X 400 mm
800 mm X 400 mm
280 mm X 150 mm
avec vis de type M6 ou M8

Exemple de dénomination courante rencontrée sur le marché et son explication :

VESA MIS-D , 100, C

VESA MIS-F, 200,200,6

Les lettres placées après la dénomination MIS, identifient le standard utilisé:

lettre B,C,D, E pour les écrans de 10 à 78 cm de diagonale

lettre F pour les écrans plats de 79 à 230 cm de diagonale

lettre D suivie d’un identifiant 75 ou 100 spécifie si 75 ou 100 mm

lettre F suivie d’un identifiant pair donne le maximum en largeur et hauteur du paterne de la fixation

lettre B-E à la fin identifie où se trouve l’interface sur l’écran , comme C pour centre ou T pour top et B pour bas, L pour gauche, R pour droit avec des combinaisons possibles T/B ou L/R

Et finalement la lettre F suivie de l’identifiant suivi d’un digit (exemple 6), spécifie lui le type de vis pouvant être utilisée (M6 ou M8)

Vous recherchez un support VESA compatible pour votre écran ou votre télévision ?

Demandez-nous une offre de prix !

[/wpspoiler]

Placement mural de votre écran plat: calculer l’angle d’inclinaison

[wpspoiler name= »Placement mural de votre écran plat calculer l’angle d’inclinaison » style= »wpui-light »]

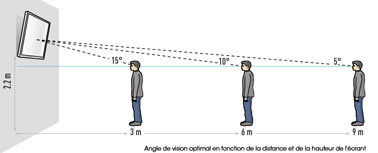

L’angle de vision optimal en fonction de la distance et de la hauteur de l’écran :

Si on désire installer un écran au mur, on conseil généralement  le placement de celui-ci  à +- 2.2 m par rapport au sol.
( exemple Hall d’entrée d’un commerce, Pompe d’essence, etc).
Et selon vos besoins l’inclinaison de votre écran wwwra pouvoir varier de 5 à 15 degrés.

Regardez ce schéma pour plus d’explications:

[/wpspoiler]
